Hallo Forum,

als jemand, der fast nur Foraminiferen fotografiert, benötige ich am Mikroskopobjektiv Licht von der Seite. Soetwas
habe ich auf dem freien Markt bislang nicht gefunden und so habe ich es mir halt sebst gebaut. Ich muss dazu
sagen, dass ich zwar handwerklich begabt, aber ziemlich grobmotorisch veranlagt bin und auch nicht das entsprechend
präzise Werkzeug habe. Ich habe halt vor dem Studium Heizungsbauer gelernt .

Ich lasse mal die Bilder von der Entstehung der Lightbox sprechen und kommentiere sie gegebenenfalls.

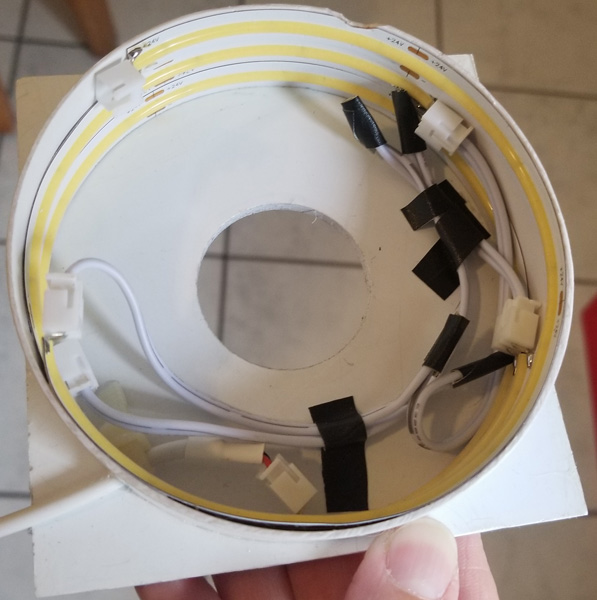

Rohmontage 100er Rohr auf Deckelplatte. Im Rohr sind 3 x 25cm, 24V COB LED Stripes verklebt, 6000K, 7.5W, 1100lm, 90RA.

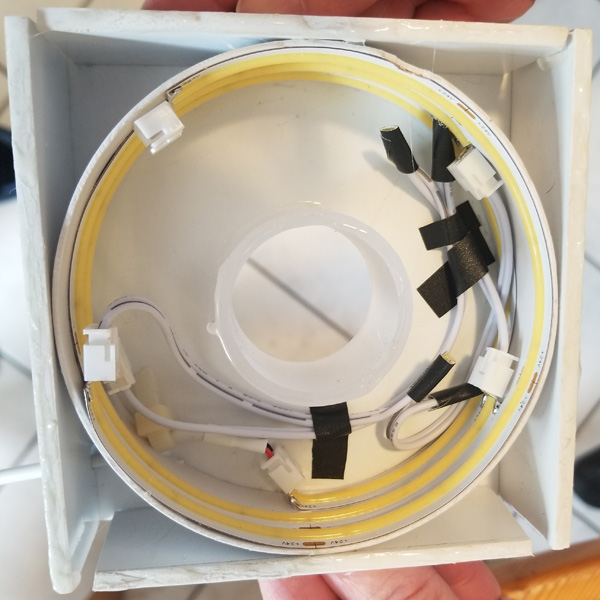

Selbiges mit Seitenwänden und satiniertem Mittelrohr.

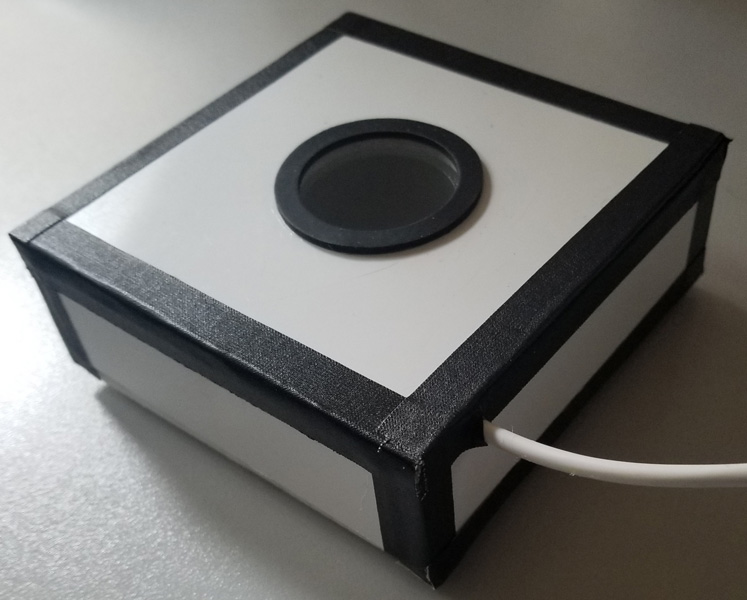

Lightbox mit durch Klebeband abgedeckte, unsauber geschnittene, Ecken .

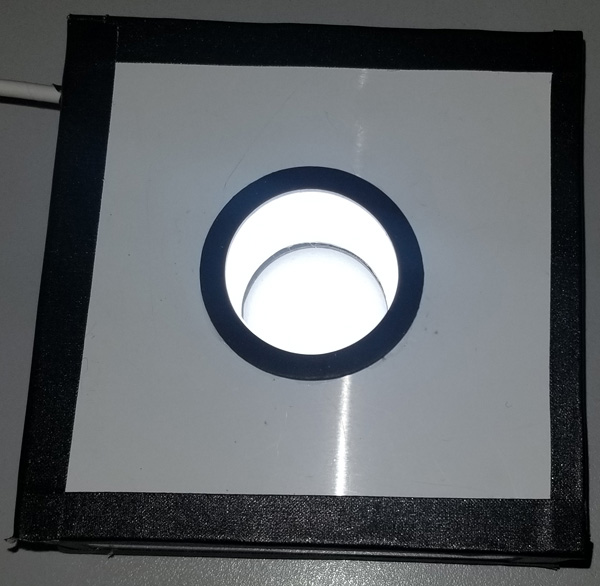

Aktiv, von der Seite.

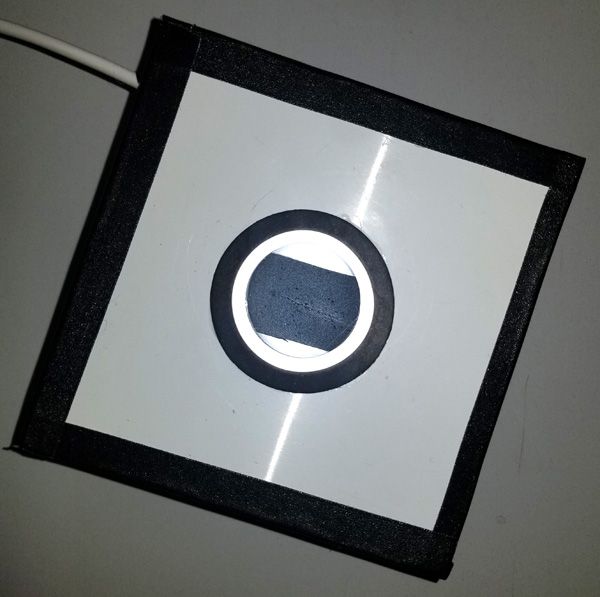

Aktiv, mit Moosgummi auf Objektträger darunter.



Vielleicht ist das ja für den einen oder anderen eine Anregung zum nachbauen, würde mich freuen!

Hallo Heike,

dank Dir! First Light wird es wohl erst geben, wenn ich den Stackingschlitten
und den passenden Stand dazu habe, kann also wohl noch einen Monat dauern.
Ich denke, dass ich das Teil nicht unter das Lomo Biolam bekomme, werde es aber versuchen.

Hallo Kurt,

danke!
Ich werde mit dem Stackmaster und kleinem Stand sowieso eine T2-Verlängerung mit RMS-Gewinde am Ende benutzen, habe also nur ein Objektiv dran.
Das mittige Loch ist tatsächlich für gleichmäßige Ausleuchtung. Das nächste Mal berücksichtige ich wohl ein exzentrisches Loch. Dann werde ich mir aber
einen Anschluß- / Klemmkasten aus der E-Technik holen und mir das Bauen eines Kastens ersparen .
First Light gibt es wohl frühestens in einem Monat. Das ist die übliche Lieferzeit bei Stonemaster.

Hallo Cai-Uso,
eine solide und gute Arbeit. Hoffentlich zeigst du uns dann auch deine nächsten Projekte.
Bin schon gespannt wie sich die Beleuchtung auf die Fotos auswirkt.

Hallo Leo,

die ersten Bilder mit der Lightbox werde ich hier natürlich vorstellen, kann aber wie geschrieben, noch einen Monat dauern.

Moin Cai-Uso,
schon wieder Stonemaster?
Hattest du deine Vollausstattung nicht erst letztens nach wenigen Wochen wieder abgegeben ?
LG
Sven

Hallo Sven,

das ist richtig. Hast Du schon mal mit der Vollausstattung gearbeitet?
Mir war das große Stativ mit den beiden Wänden (Seiten- und Rückwand) eher hinderlich bei der Arbeit.
Jetzt bekomme ich das ST-1. Damit werde ich besser arbeiten können. Es hat eine bessere Zugänglichkeit
zu Beleuchtung und Objektträger - und sieht auch etwas gefälliger aus.

Hallo Cai-Uso,
sicher habe ich mit der StackUnit (Vollausstattung) schon gearbeitet.
Viel zu selten allerdings.
Habe es ja platzmaessig noch auf die Spitze getrieben und modifiziert.
Gruss
Sven

Hallo Cai-Uso,
sieht sehr gut aus, vor einigen Jahren war mein Aufbau sehr ähnlich aber nach einigen Stunden hat sich der Kunststoff der Kunststoff verzogen, die Led-Klebestreifen lösten sich und schon war die erste eine von meiner drei Led-Streifen durchgebrannt.
Vieleicht wäre es eine bessere Lösung das innere Kunststoff-Rohr(100mm) durch Metall, zwecks besserer Wärmeabfuhr/Kühlung zu ersetzen.
Viel Erfolg.
mit freundlichen Grüßen
Christian

Hallo Cai-Uso,

ich habe dann Metallblech für die Kühlung verwendet, funzt bis heute, habe aber sicher schon zwei Jahre nichts mehr damit gemacht.
mit freundlichen Grüßen Christian

Hallo Christian,

vielen Dank für den Hinweis! Dann werde ich beim nächsten Mal Metall nehmen.

Hallo Cai-Uso,
ich habe dann zusätzlich noch ein Led-Panel unten eingebaut, sorry für die mikrigen Bilder..






Ähnliches versuchte ich auch für Mikroskop-Objektive zus. mit Newer-Blitz zu realisieren, kam aber bis jetzt heute nicht zum Testen.






mit freundlichen Grüßen
und viel Freude beim Basteln,grübeln verbessern.....
Christian

Hallo Christian,

ok, jetzt glaube ich, habe ich es verstanden, vielen Dank!
